Soldagem de Alumínio

Solda de alumÍnio de alta performance .

O alumínio pode ser soldado por diversos processos de soldagem, sendo que muitos deles utilizam metal de adição (consumíveis) na forma de eletrodo revestido, varetas pelo processo de chama, Tig ou arame Mig.

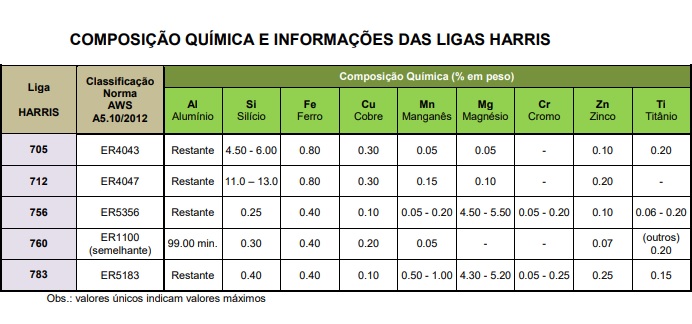

LIGAS ER4043 E ER4047
Desenvolvida para a soldagem das ligas de base tratáveis termicamente, principalmente as da série 6XXX. Possui ponto de fusão menor e fluidez melhor se comparada com as ligas de adição da série 5XXX, é menos sensível ao fissuramento da solda com metais de base da série 6XXX. Proporciona um acabamento de solda superficial mais brilhante, isto é, com menos fuligem. No entanto, não é adequada para soldar ligas de Mg, principalmente aquelas com alto teor, tais como 5083, 5086, 5456, 5182 ou 5082, devido à quantidade excessiva de silicato de magnésio (Mg2Si) que provavelmente pode se formar na estrutura da solda, provocando um decréscimo de ductilidade e aumento de suscetibilidade à trinca. É adequada para suportar temperaturas de serviço elevadas, isto é, acima de 65ºC.

LIGAS ER6356 E ER5183
Foram desenvolvidas, inicialmente, para soldar as ligas de base da série 5XXX. A primeira delas (ER5356) é a mais usual de todas as ligas de adição em alumínio, devido a sua compatibilidade com a maioria
dos metais de base, por apresentar boa resistência mecânica e possuir boa alimentabilidade quando empregada na forma de eletrodos no processo MIG. A liga ER5183 é uma boa opção para a ER5356 com resistência mecânica ligeiramente maior. Essas ligas de adição citadas contêm alto teor de magnésio(5,0%) e são indicadas todas as vezes que se deseja soldar ligas da série 5XXX entre si ou formando juntas dissimilares com as ligas tratáveis termicamente das séries 6XXX e 7XXX. Entretanto, estas ligas apresentam uma limitação importante que é a sua inadequabilidade em aplicações sob tensão,
para períodos prolongados e temperaturas de serviço acima de 65ºC (por exemplo, em vasos de pressão, sistemas de tubulação, ou navios petroleiros transportando cargas aquecidas ou sujeitas à limpeza com vapor). Isto é explicado pela formação do composto Al8Mg5 nos contornos dos grãos, tornando as ligas com teor de Mg ao redor 5,0% propensas à corrosão sob tensão em determinadas condições metalúrgicas e ambientais.

Outras ligas disponíveis sob consulta: 1070, 1100, 2319, 5087, 5554, 5556 e 5754.
